一、硬件連接
毫米波雷達模塊使用标準串口輸出數據，
用戶可將雷達模塊連接至USB轉串口模塊，

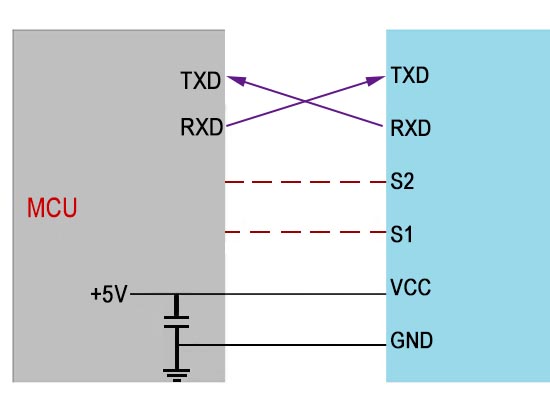

然後通過串口調試助手查看相關數據完成前期簡單測試，連接示意圖如下。
二、接收數據
硬件連接完成後，打開串口調試助手進行數據的接收。
將串口調試助手波特率設置爲9600，停止位設置爲1，數據位設置爲8，校驗位設置爲NONE, 流控制設置爲NONE，
設置完成後打開串口，如下圖所示。
三、數據解析
串口調試助手設置完成後，選擇接收格式爲HEX，
在數據接收會收到起始碼爲0X55的數據，數據格式如下圖。
|
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
對照相應的雷達數據手冊，即可完成數據的分析。
