24G人體存在模塊-IR24VDA

IR24VDA雷達模塊是基于毫米波多普勒雷達體制，實現的人體生物運動感知及人體生物感知的雷達探測模塊。
浏覽量:
1000
産品編号
24VDA
所屬分類
雷達傳感器模塊
人體存在
數量
-
+
在線購買
1
詳細介紹
技術參數

産品介紹



IR24VDA雷達模塊是基于毫米波多普勒雷達體制，實現的人體生物運動感知及人體生物感知的雷達探測模塊。本模塊基于增強多普勒雷達信号處理體制，通過對人員運動的多普勒參數及人員的生理參數同步感知技術，實現特定場所内人員狀态的無線感知。



可用雷達測試闆進行測試（DERADAR-24G）

還有USB轉TTL,轉串口，通信工具（iflabel-Link）









本模塊具有如下工作特點：
1.本模塊將檢測對象限制于人員（運動或靜止），剔除環境内其它無生命物體的幹擾；
2.本模塊實現運動人員及靜止人員的同步感知功能；
3.本模塊對非生命類物體幹擾有效剔除，也可實現非生命類運動物體檢測；
4.本輸出功率小，對人體不構成危害；
5.本模塊不受溫度、光照、粉塵等環境影響，靈敏度高，應用領域廣泛。





産品特點



24GHz雷達傳感器
基于增強多普勒雷達技術，實現二維區域人員感知功能；
實現運動人員及靜止人員的同步感知功能；

運動感知最大距離：≤13米

微動感知最大距離：≤5米

人體感知最大距離：≤3米

天線波束寬度：水平90°/垂直60°扇形波束
具備場景識别能力，可以識别有人/無人，及有人狀态下人員的活動狀态;
不受溫度、濕度、噪聲、氣流、塵埃、光照等影響，适合惡劣環境；
輸出功率小，長時間照射對人體無傷害

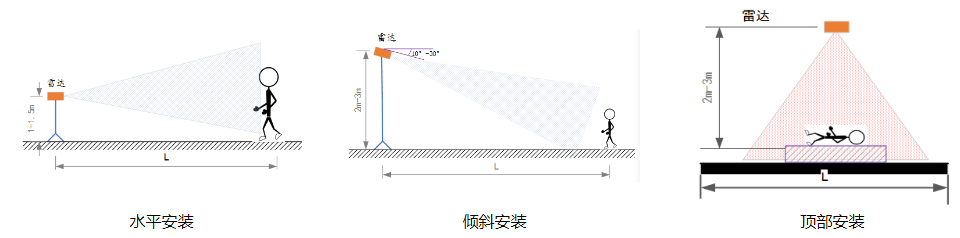

安裝方式：

該雷達模塊的建議安裝方法包括水平安裝，傾斜安裝和頂部安裝。





主要功能：



1.運動檢測功能
2.輕微運動檢測功能
3.環境狀況評估
4.預警設計











生物雷達傳感器産品的應用：



 應用場景1  —家庭和酒店：







 應用場景2  —辦公室，醫院和療養院：















關鍵詞:
人體
感知
雷達
掃二維碼用手機看
未找到相應參數組，請于後台屬性模闆中添加



産品參數



24G人體存在   IR24VDA
輸出内容： 有人/無人、活躍/靜止、運動體征信息
産品尺寸： ≤35mm×31mm×7.5mm
工作頻率： 24-24.25GHz
發射功率： 6dBm
産品功耗： 5V/93mA
工作電壓： 3.3V
輸出格式： 串口/高低電平
安裝方向： 頂裝
安裝高度： 2.75m
探測方向： 水平90°/垂直60°扇形波束
運動探測範圍： 12m
靜止探測範圍： 6m

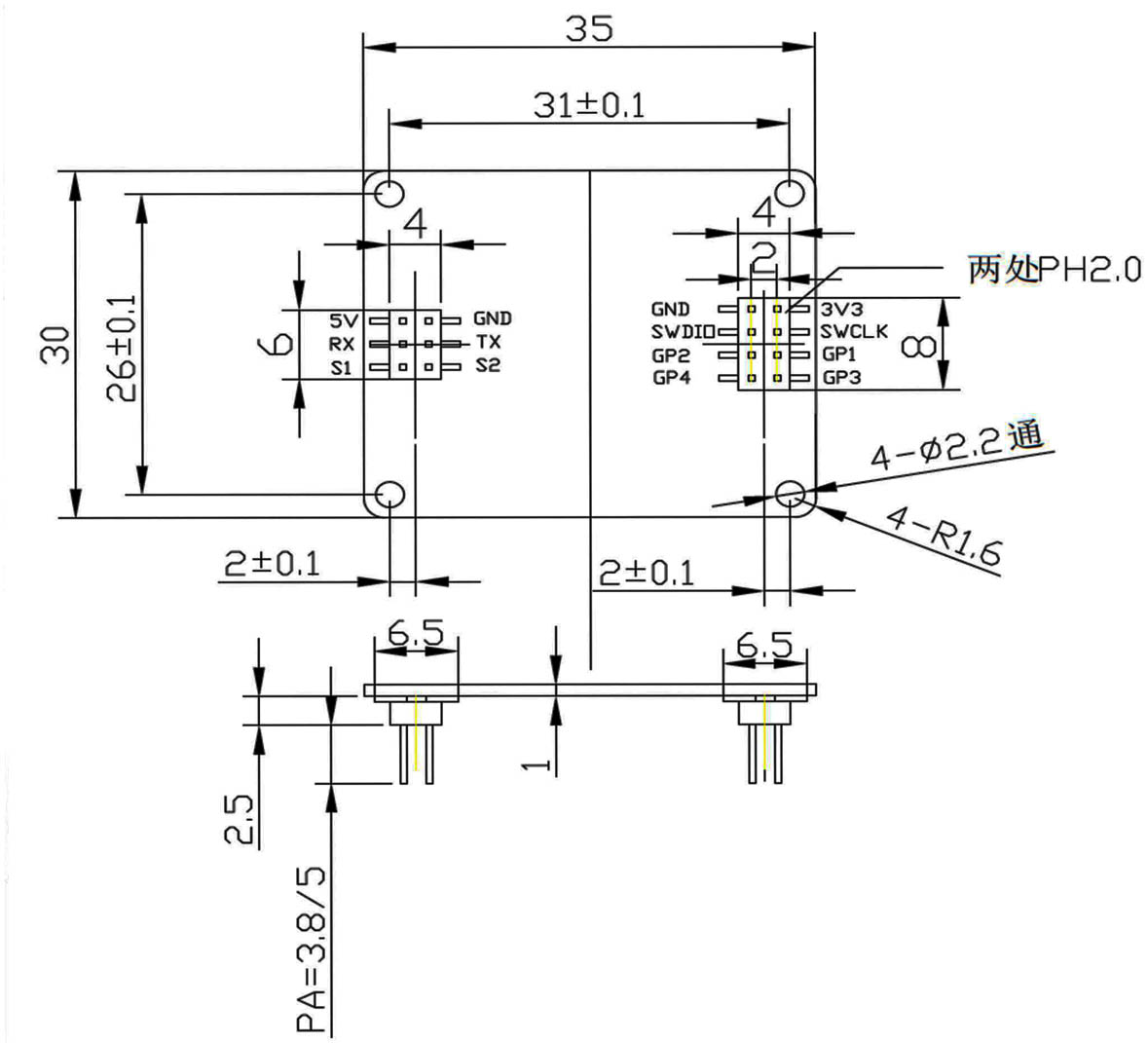

模塊圖紙



上一個
無
下一個
24G跌倒檢測無線生物雷達傳感器模塊- IR24FDA

相關資料下載

人體存在感知雷達說明書
人體存在感知雷達說明書 IR24VDA
分類:
說明書
文件大小:
5.7M
2021-12-14 11:51:34
所屬人群:
所有人
人體存在檢測數據手冊
人體存在檢測數據手冊 IR24VDA
分類:
數據手冊
文件大小:
3.5M
2021-12-14 11:52:24
所屬人群:
所有人
