24G跌倒檢測無線生物雷達傳感器模塊- IR24FDA
浏覽量:
1000
産品編号
24FDA
數量
-
+
在線購買
1
詳細介紹
技術參數
産品介紹
IR24FDA雷達模塊是基于毫米波多普勒雷達體制，實現的人體生物運動感知及人體生物感知的雷達探測模塊。本模塊基于增強多普勒雷達信号處理體制，通過對人員運動的多普勒參數及人員的生理參數同步感知技術，實現特定場所内人員狀态的無線感知。
可用雷達測試闆進行測試（DERADAR-24G）
還有USB轉TTL,轉串口，通信工具（iflabel-Link）
本模塊具有如下工作特點：
1.本模塊將檢測對象限制于人員（運動或靜止），剔除環境内其它無生命物體的幹擾；
2.本模塊實現跌倒動作實時監測及預警；
3.本模塊實現運動人員及靜止人員的同步感知功能；
4.本模塊對非生命類物體幹擾有效剔除，也可實現非生命類運動物體檢測；
5.本輸出功率小，對人體不構成危害；
6.本模塊不受溫度、光照、粉塵等環境影響，靈敏度高，應用領域廣泛。
産品特點
- 檢測人體靜止
- 24GHz雷達傳感器
- 基于增強多普勒雷達技術，實現人員感知功能；
- 實現運動人員及靜止人員的同步感知功能；
- 運動感知最大距離：≤13米
- 微動感知最大距離：≤5米
- 人體感知最大距離：≤3米
- 天線波束寬度：水平90°/垂直60°扇形波束
- 跌倒檢測最大距離：1.5米（半徑）
- 具備場景識别能力，可以識别有人/無人，及有人狀态下人員的活動狀态;
- 不受溫度、濕度、噪聲、氣流、塵埃、光照等影響，适合惡劣環境；
- 輸出功率小，長時間照射對人體無傷害
安裝方式：

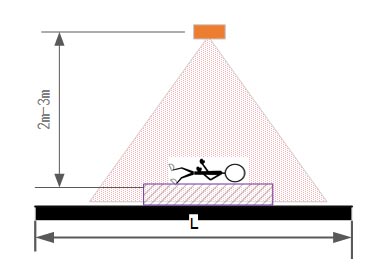

該雷達模塊的建議安裝方法是頂部安裝，如下圖所示。
跌倒異常判斷方法：
1）記錄人員進入衛生間的時間起點，并記錄停留時間。
2）如果有快速跌落的動作，雷達將會輸出報警信号。
3）雷達判斷跌倒後，會持續輸出運動體征參數信号，如果運動體征信号一直比較低，意味著隻有呼吸，身體沒有動，需要做二次報警。
生物雷達傳感器産品的應用：
應用場景1 —家庭和酒店：
應用場景2 —辦公室，醫院和療養院：
