24G呼吸監護雷達
IR24BDA雷達模塊是采用毫米波雷達技術，實現的人體運動感知、人體生物感知以及人體呼吸探測的雷達探測模塊。本模塊基于增強多普勒雷達信号處理機制，通過對人員運動的多普勒參數及人員的生理參數同步感知技術，實現特定場所内人員狀态的無線感知。
可用雷達測試闆進行測試（DERADAR-24G）
還有USB轉TTL,轉串口，通信工具（iflabel-Link）

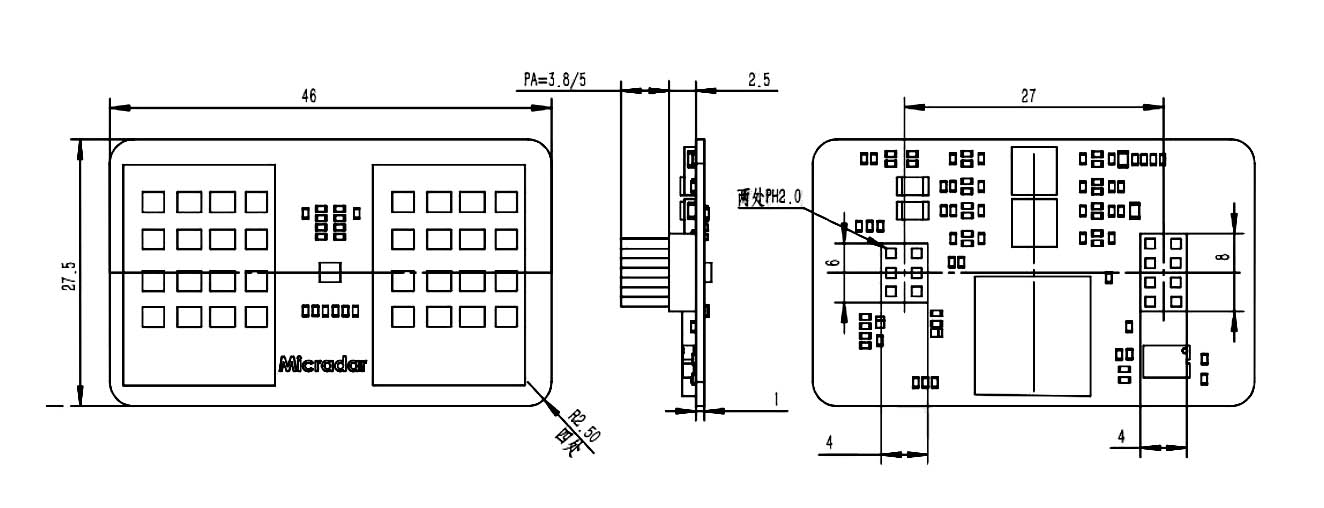

本模塊三十二陣元天線形式：寬波束雷達模塊，寬波束雷達模塊主要适用于置頂安裝模式，實現大角度範圍的雷達探測；如果用于水平或傾斜安裝，需要關注實際場景的遮擋，才能實現更遠距離範圍的雷達探測功能。
産品特點
- 靜止人體探測
- 生命體征檢測
- 24GHz毫米波雷達傳感器
- 基于多普勒雷達技術，實現雷達掃描區域人員感知功能
- 實現運動人員及靜止人員的同步感知功能
- 人體睡眠質量監測最大距離：≤2.75m
- 人體呼吸頻率探測最大距離：≤1.5米
- 天線波束寬度：R24BSM1AU:水平40°/垂直40°扇形波束
- 具備場景識别能力，識别有人/無人及人員活動狀态，輸出體動
- 不受溫度、濕度、噪聲、氣流、塵埃、光照等影響，适合惡劣環境
- 輸出功率小，長時間照射對人體無傷害
- 無人到有人探測時間：0.5秒以内
- 有人到無人探測時間：大于1分鍾
主要功能包括
A、呼吸檢測功能；
(1)最大檢測距離：≤2.75米；
(2)反映時間：≤60s；
B、呼吸頻率統計功能：
(3)最大的檢測距離：≤1.5米；
(4)最大呼吸探測頻率：≤30次；
(5)最小呼吸探測頻率：≥12次；
C、睡眠質量評估功能；
D、睡眠時間記錄功能；
E、環境狀态評估功能；
F、預警設計功能。
模塊工作模式
雷達模塊探測範圍

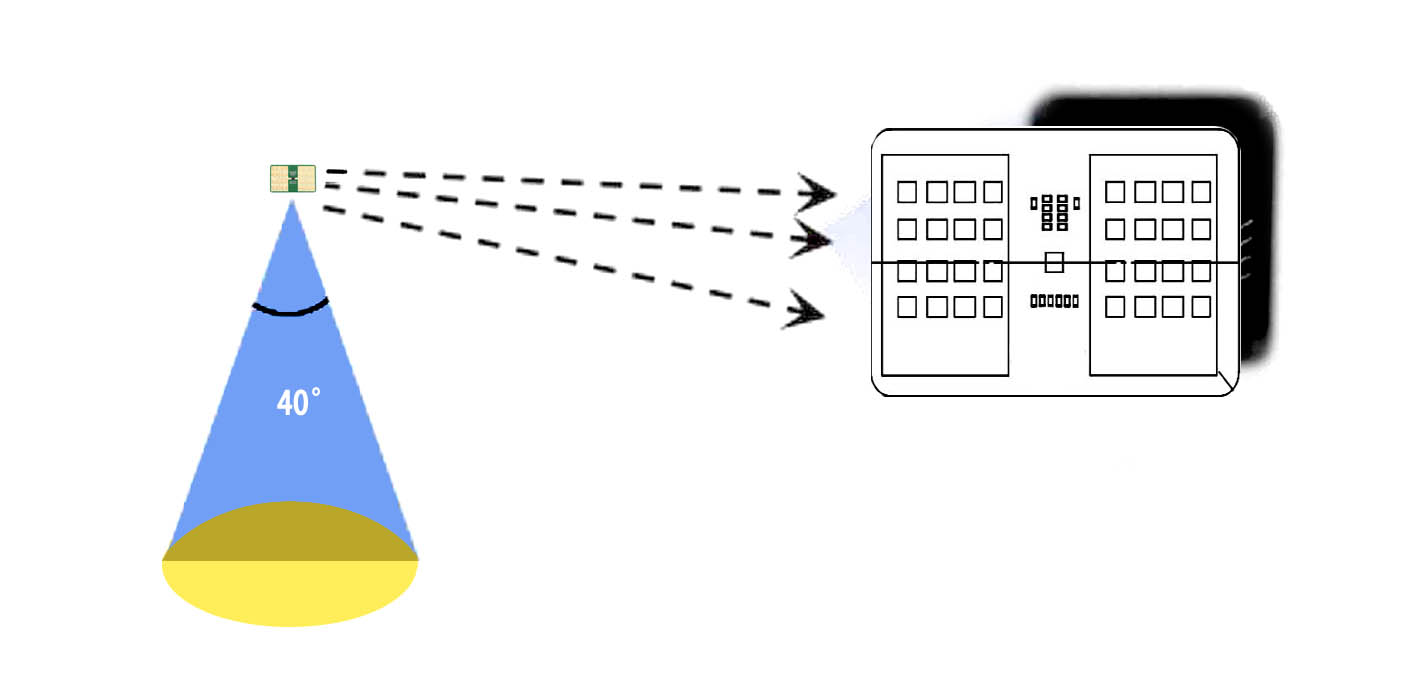

IR24BDA雷達模塊波束覆蓋範圍如下圖所示。雷達覆蓋範圍爲水平 40°、俯仰 40°的立體扇形區域。
受雷達波束特性影響，雷達在天線面法線方向作用距離比較遠，但是偏離天線法線方向作用距離會變短。當雷達置頂安裝或傾斜安裝時，受雷達波束範圍及有效輻射空間影響，雷達作用範圍會減小，需要在使用時注意。
功能點說明
|
功能點 |
狀态變化時間/功能解釋 |
|
DP1：有人/無人 |
無人到有人， 0.5s内上報 有人到無人，1-2 分鍾左右輸出無狀态 |
|
DP2：有人靜止/有人活躍 |
靜态動态切換，0.5 秒以内上報 |
|
DP3：有人靠近設備/有人遠離設備/有人無方向移動 |
2秒輸出一次狀态 |
|
DP4：體動幅度參數 0 – 100 |
5秒輸出一次數據參考（體動幅度參數輸出說明） |
|
DP5：靈敏度設置 0 – 9 檔 |
默認場景模式下，适配10個檔位調節 |
|
DP7：場景模式（床位，衛生間，酒店，卧室，辦公室，默認模式） |
按照面積大小，适配不同的場景 |
|
DP8：無人誤報确認提示 |
|
|
DP9：睡眠參數開關 |
默認關閉，開啓時，睡眠功能才生效 |
|
DP10：入床/離床 |
3S鍾内輸出狀态 |
|
DP11：入床/離床次數 |
統計一天入床/離床次數 |
|
DP12: 睡眠評估 |
三種狀态的輸出，10分鍾輸出一次 |
|
DP13：清醒時長 |
|
|
DP14：淺睡時長 |
|
|
DP15：深睡時長 |
|
|
DP16：呼吸頻率 |
可測試正常的呼吸次數 |
|
DP17：呼吸頻率檢測信号 |
如有距離、範圍等因素影響，輸出狀态 |
|
DP18：睡眠評分（可選項，用戶可根據自己的評分方式） |
綜合一天睡眠給出評分 |
注意事項
1. 啓動時間
由于本模塊在初始上電開始工作時，需要對模塊内部電路完全複位，并對
環境噪聲進行充分評估，才能保證模塊正常工作。因此模塊初始上電工作時，
需要 開機穩定時間≥30s，才能保證後續輸出參數的有效性。
2. 有效探測距離
雷達模塊的探測距離與目标 RCS、環境因素關聯較大，有效探測距離可能
随 著環境及目标改變而變化，本模塊暫時不具備測距功能，因此有效探測距離
在一 定範圍波動屬于正常現象。
3. 雷達生物探測性能
由于人體生物特征屬于超低頻、弱反射特征信号，雷達處理中需要相對長
時間累積處理，在累積過程中，可能諸多因素影響雷達參數，因此偶發性的探
測失 效是正常現象。
4. 電源
雷達模塊對電源品質的要求，高于常規低頻電路。在對模塊供電時，要求電
源無門限毛刺或紋波現象，且有效屏蔽附件設備所帶來的電源噪聲。
雷達模塊需良好的接地，由于其他電路帶來的地噪聲，也可能引起雷達模塊
性能下降甚至工作異常；最常見的是導緻探測距離變近或誤報率增加。
爲了保證模塊内部 VCO 電路的正常工作，對本模塊供電要求爲+5V-+6V 供
電， 電源紋波≤100mV。
外部電源必須提供足夠的電流輸出能力和瞬态響應能力
