24G和60G 頻率的雷達模組/開發測試雷達專用

DERADAR-24G 是一版對 24G和60G頻率的雷達模組定做的Demo Board，爲了讓用戶能更加方便直接的體驗雷達模組的性能，更加爲了讓用戶能快速的接入無線通用模組，雷達模組和通訊模組都支持可插拔的模式，用戶可自由适配搭建屬于自己的服務平台。還配有 MCU 闆子對接口，用戶可以使用自己的 MCU 分别和雷達和無線模組進行通訊。

DERADAR-24G 作用：
1) 廠商嵌入式工程師：使用 DERADAR-24G 進行嵌入式程序前期開發和調試
2) 創客：使用 DERADAR-24G 實現硬件産品 demo，配合通訊模組實現項目開發
3) 技術愛好者：使用 DERADAR-24G 快速體驗雷達原理、輸出參數和

接口協議

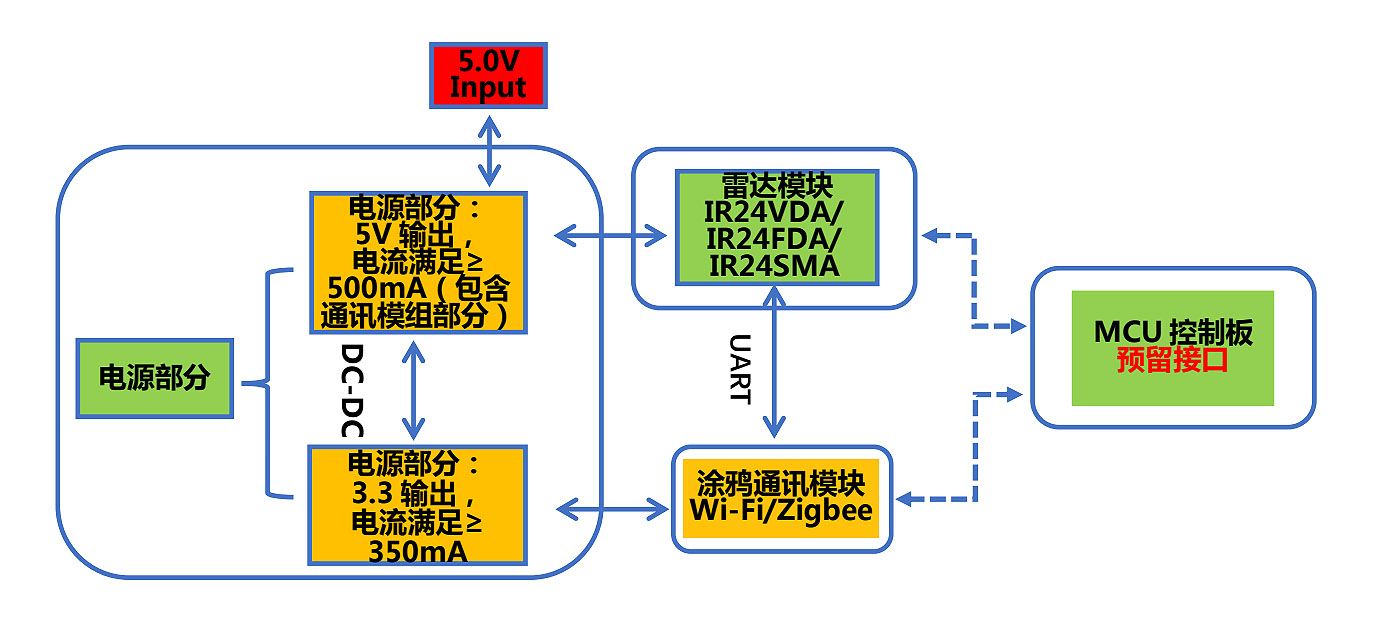

硬件組成
供電輸入方式：Micro USB – DC 5.0V ≥500mA
輸出電壓： DC 5.0V 、3.3V
TTL 串口：可支持選配作爲調試口
功能闆接口：雷達模組 IR24VDA、無線模組通訊闆、MCU 闆、光感闆其他：輕觸按鍵 1 個，指示燈 4 個

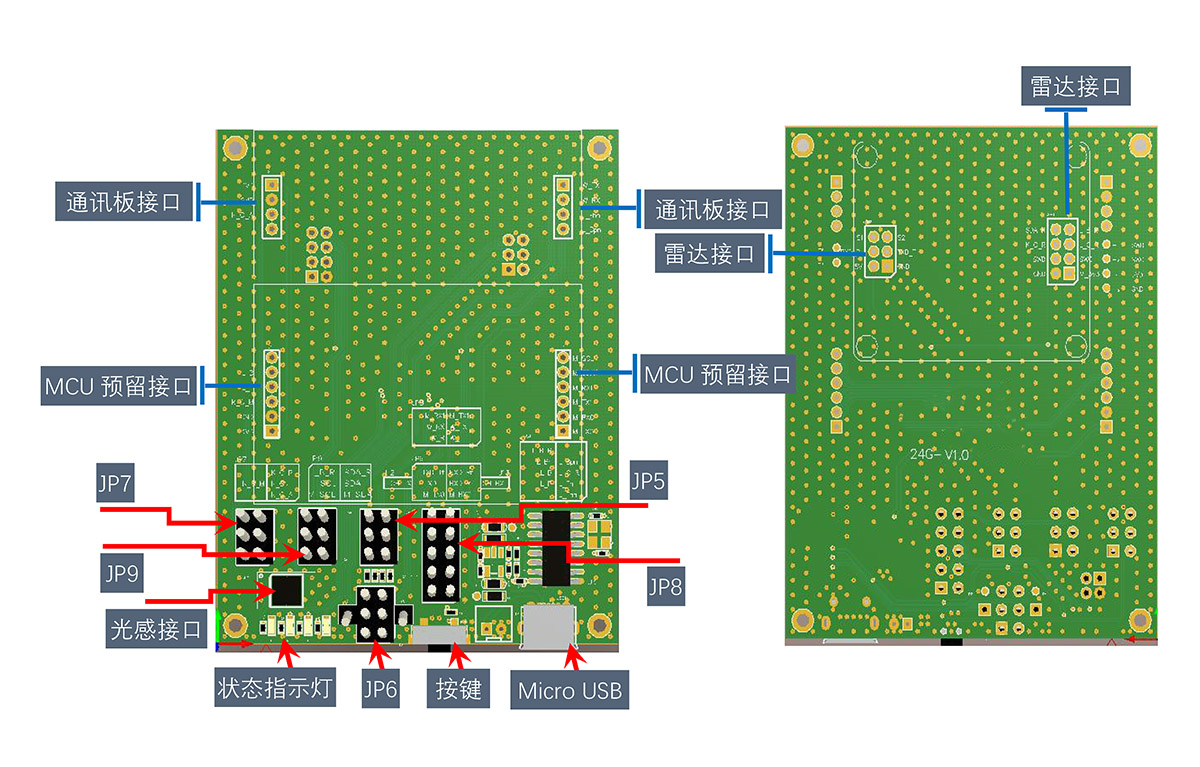

硬件介紹

各個接口功能介紹如下：
1) 通訊闆接口：2.0mm 單排排母，分别串口接口對接 MCU 接口和雷達接口
2) MCU 預留接口：2.0mm 單排排母，分别串口對接通訊闆和雷達接口
3) 雷達接口：2.0mm 排母，标準接口
4) 光感接口：BH1710
5) JP5、JP6、JP7、JP8、JP9：跳轉插針，接口選擇
6) 狀态指示燈：從左到右依次爲藍燈、紅燈、紅燈、綠燈
7) 按鍵：配網觸發或者用戶自定義
8) Micro USB：5.0V ≥500mA 供電
