60G防跌倒毫米波雷達-IR60FD1A
浏覽量:
1000
産品編号
60FD1A
數量
-
+
在線購買
1
詳細介紹
技術參數
産品介紹
IR60FD1A雷達模塊是采用60G毫米波雷達技術，可以實現人體動作及姿态感知，進而實現跌倒監測功能的雷達模塊。本模塊基于FMCW雷達體制，實現特定場所内人員狀态的無線感知。
可用雷達測試闆進行測試（DERADAR-24G）
還有USB轉TTL,轉串口，通信工具（iflabel-Link）
工作特點
- 實現運動感知及跌倒檢測功能；
- 將檢測對象限制于具備生物特征的人員（運動或靜止），剔除環境内其它無生命物體的幹擾；
- 本模塊對非生命類物體幹擾有效剔除，也可實現非生命類運動物體檢測；
- 産品支持二次開發，适應多種場景應用；
- 通用UART通信接口，提供通用協議
- 預留4組I\O,可根據用戶定義輸入輸出，或者做簡單的接口模拟
- 輸出功率小，對人體無危害；
- 模塊不受溫度、光照、粉塵等因素影響，靈敏度高，應用領域廣泛。

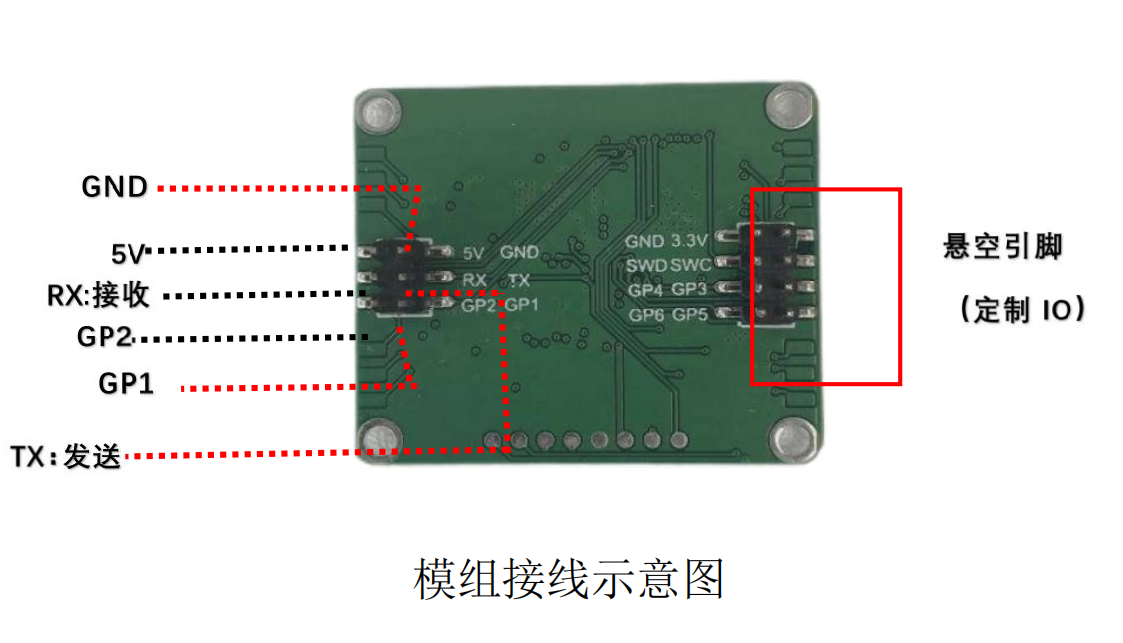

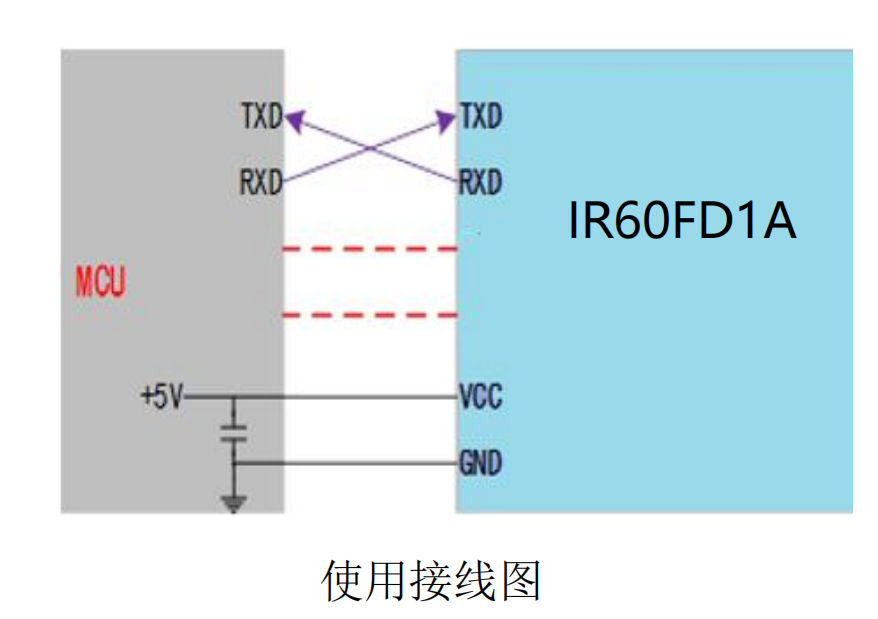

産品連接說明
注：
1）GP1～GP6 爲參數選擇控制端，可根據用戶需求重定義。
2）本接口輸出信号均爲 3.3V 電平。
工作範圍
雷達模塊工作範圍 雷達模塊波束覆蓋範圍如圖5所示。雷達覆蓋範圍爲水平100°、俯仰100°的立體扇形區域。
雷達覆蓋區域示意圖 受雷達波束特性影響，雷達在天線面法線方向作用距離比較遠，但是偏離天線法線方向作用距離會變短。 當雷達置頂安裝時，受雷達波束範圍及有效輻射空間影響，雷達作用範圍會減小，需要在使用時注意。
主要功能及性能
跌倒探測功能

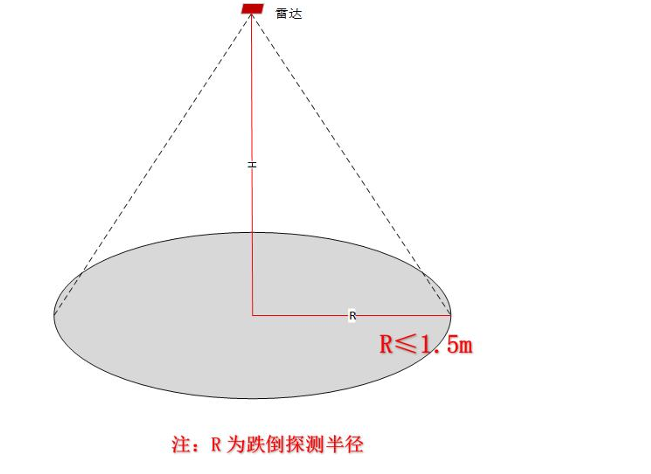

a.探測距離：≤ 1.5米（置頂安裝時，雷達投影半徑）
b.準确率：≥ 90%
靜止駐留探測功能
a.探測距離：≤ 1.5米 x 2米（置頂安裝時，雷達投影單邊方向）
b.準确率：≥95%
存在感知功能
運動探測功能 a.運動觸發範圍：≤1.5米 x 2米（置頂安裝時，投影單邊方向）
b.運動方向及位置感知
産品的研發方向

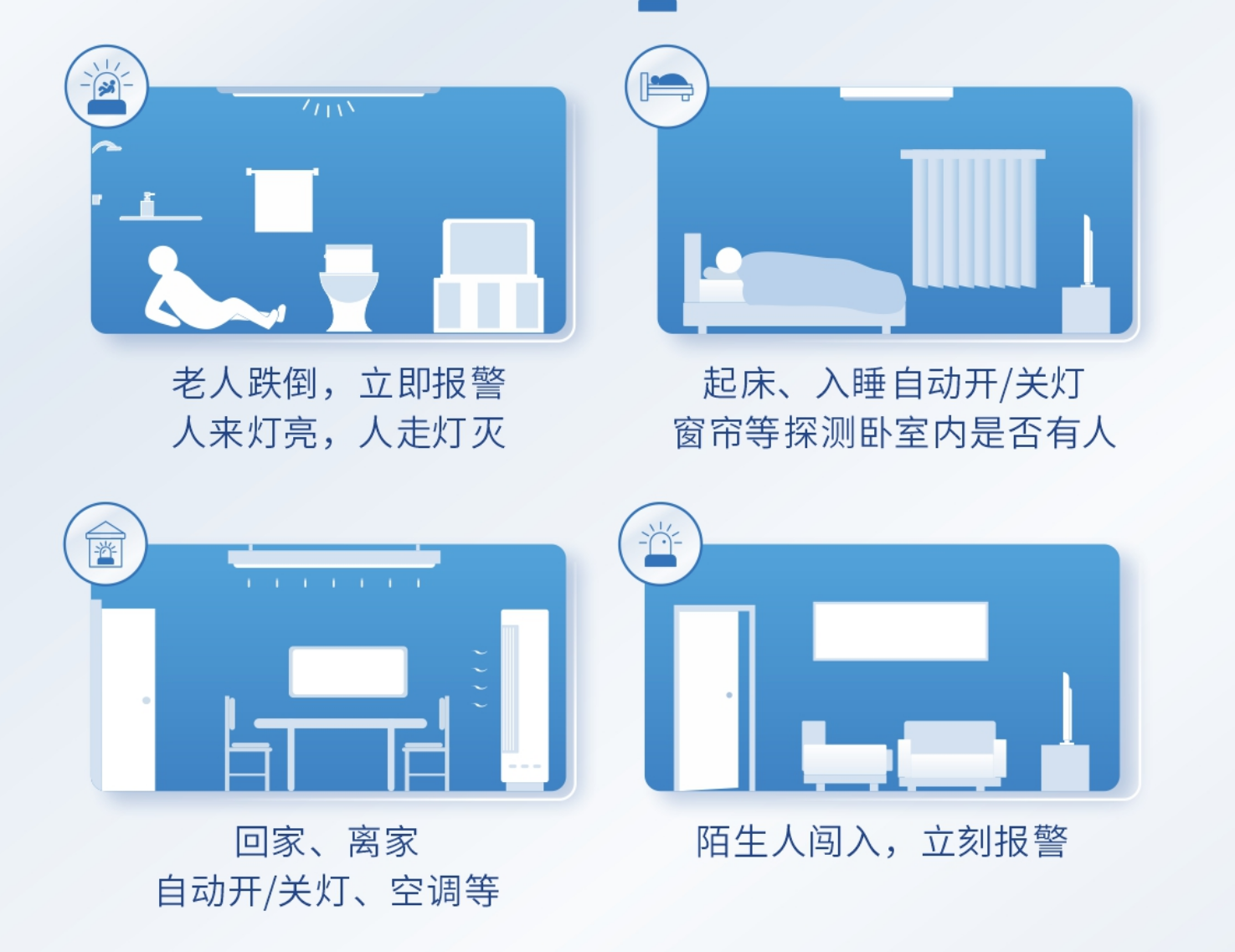

主要應用于智慧養老産品，通過反射的點雲狀态、多普勒等方式，毫米波雷達可以判斷老人處于站立或跌倒狀态。随著毫米波雷達的精度持續提升，點雲成像的效果就會逼近于攝象頭成像，識别效果更佳。
