産品介紹：

        IR60BH1A雷達模塊是采用60G毫米波雷達技術，實現的人員呼吸頻率及心率的非接觸式感知。毫米波雷達探測人體皮膚的細微變化，通過算法計算出呼吸頻率，心跳頻率，運動幅度，異常活動的信息。

可用雷達測試闆進行測試（DERADAR-24G）

還有USB轉TTL,轉串口，通信工具（iflabel-Link）

産品特點：

• 産品工作電壓3.3V功耗5V/93mA;
• 基于FMCW調頻連續波信号實現雷達探測功能；
• 實現對人體呼吸頻率及心律的同步感知；
• 呼吸心跳探測距離爲0.4-2米；
• 輸出功率小，對人體不構成危害；
• 不受溫度、濕度、噪聲、氣流、塵埃、光照等影響；

 産品連接說明：
          雷達接口采用串口通信（UART），接口電平爲TTL（3.3V）。 在用戶需要條件下通過外置RS485接口電路實現接口轉換，但傳輸數據格式不改變。

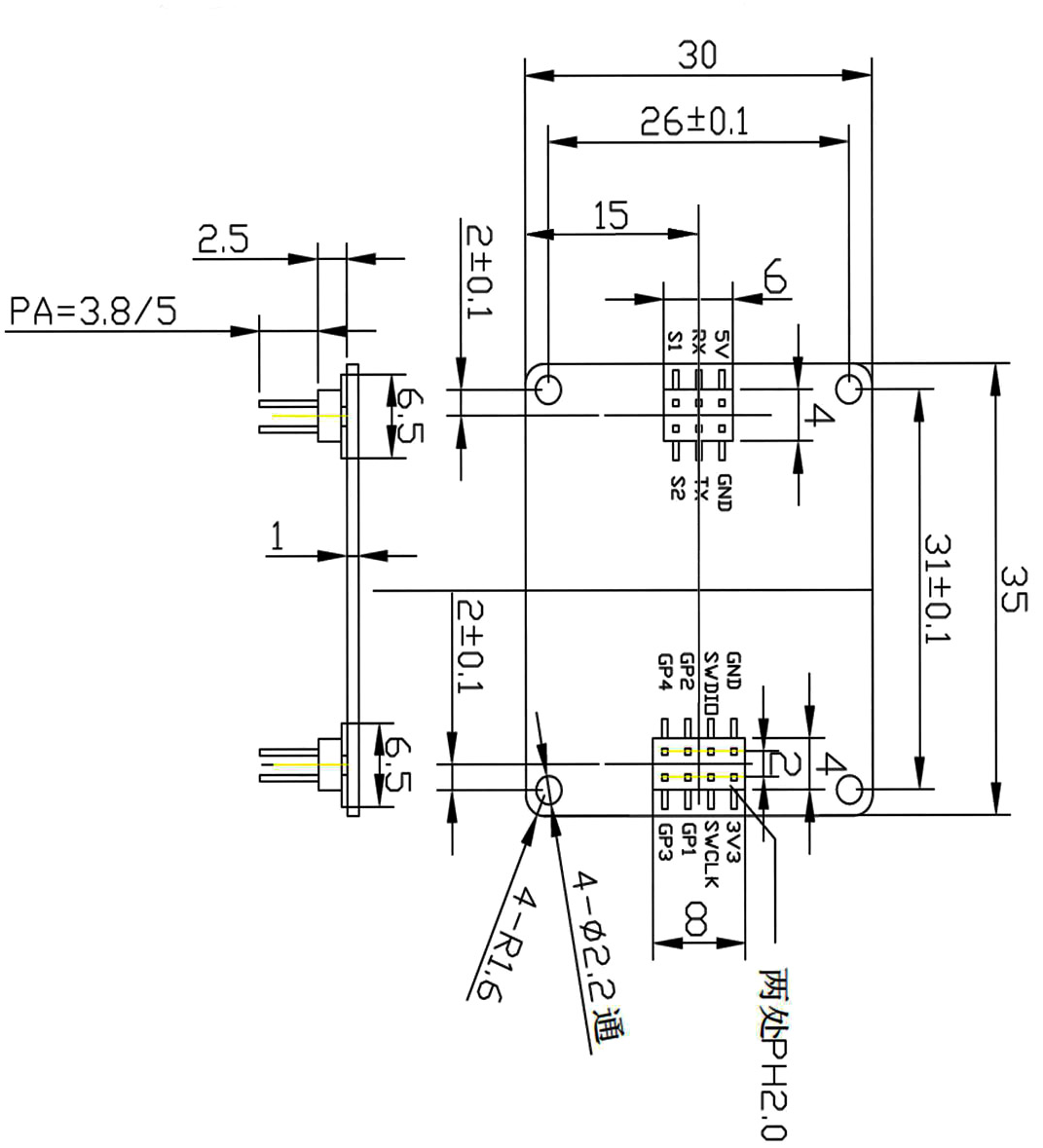

引腳說明：

         接口一： 1号和2号引腳是電源輸入5V，和地端
                        3号4号引腳RX和TX分别是串口接收和發送
                        5号和6号引腳GP1和GP2備用端
         接口二： 1号和2号引腳是電源輸出3.3V，和地端
                        3号和4号引腳是SWD和SWC保留
                        5678引腳都是備用端

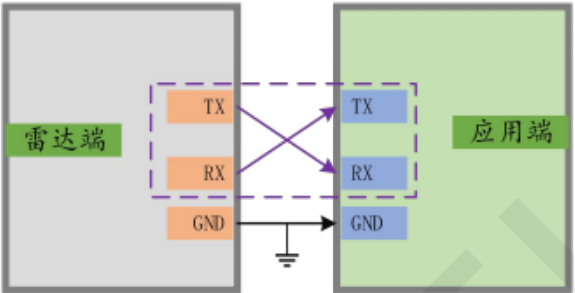

 接口協議

     雷達模塊與應用端接口包括數據接口及控制接口，接口參數如下：

産品的二次開發信息：

• 雷達内置算法處理器，直接輸出結果，不需要雲端計算
• 雷達的探測結果采用單片機串口協議輸出
• 通訊模組（WiFi，4G等）不包含在雷達模組設計中

産品的功能以及性能：

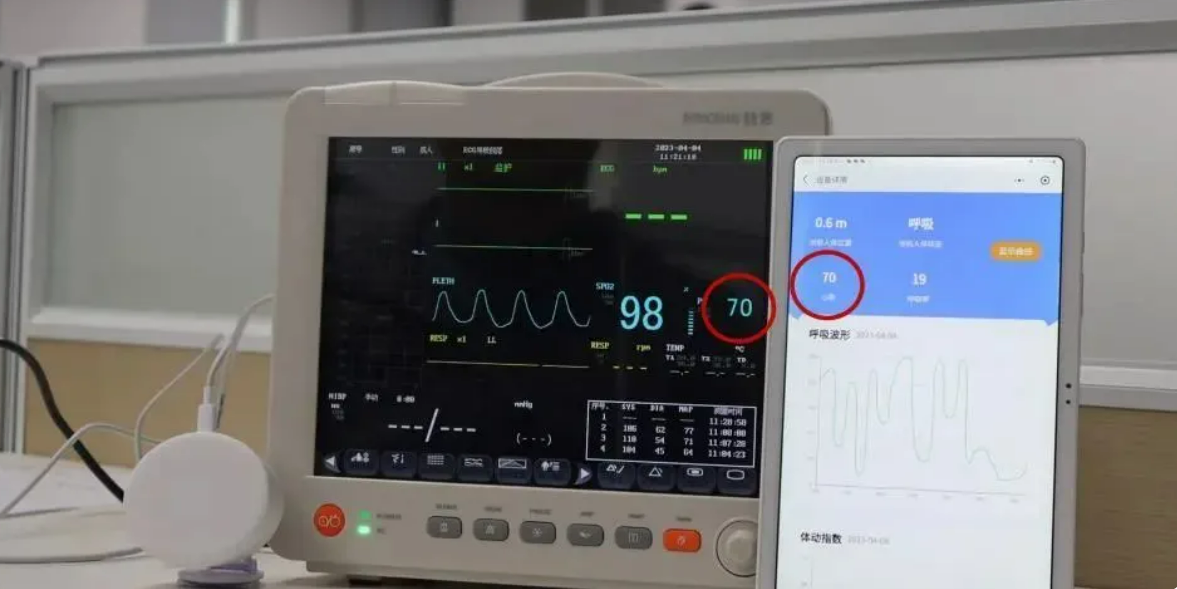

1. 呼吸探測功能
探測距離：i.0.4m≤x≤2m//胸腔與雷達天線面的探測距離
準确率：≥90%

2. 心跳探測功能
探測距離i.0.4m≤x≤2m//胸腔與雷達天線面的探測距離
準确率：≥85%

 3. 感知功能
探測距離：≤3m //天線面與人的距離
準确率：≥90%

4. 運動探測功能
運動觸發
運動方向及位置感知

  探測範圍：

•  雷達标定的分觸發範圍以及精準探測範圍
• 精準探測範圍最大爲雷達天線設計範圍通常爲100度圓錐形角度以内
• 雷達探測範圍可通過調整角度，調整距離進行調整
• 探測精度同探測目标距離緊密相關

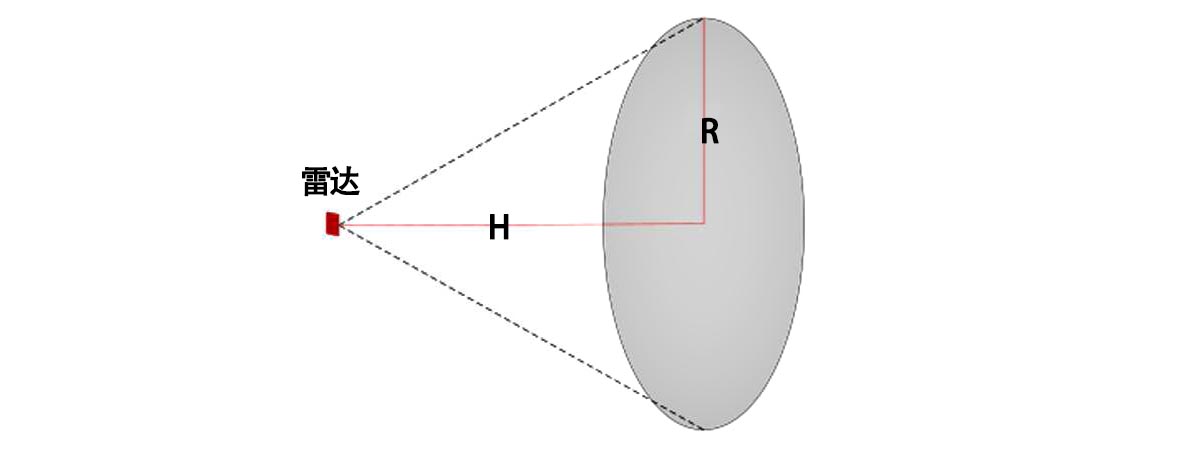

• 雷達模塊波束覆蓋範圍如所示。雷達覆蓋範圍爲水平80°、俯仰80°的立體扇形區域。

産品應用的方向：

        毫米波雷達技術對于智能家居來說，是對智能設備和使用模式進行一次跨越式的補完。幫助人們更加全面地建立智能家居體系。同時對于智能家居以外的領域，毫米波雷達技術商用化的意義則更加重要，通過技術的叠代，影響人們的工作、生活習慣，最終實現在全社會，不同領域的全場景的智能化，毫米波雷達或許就是第一步。​​​​
